| 加工定制：是 | 品牌：佳吉电气 | 型号：ZN68-12 |
| 极数：3P | 额定频率：50Hz | 灭弧方式：真空断路器 |
| 额定绝缘电压：12000V | 机械寿命：1万次 | 物料编号：A557 |

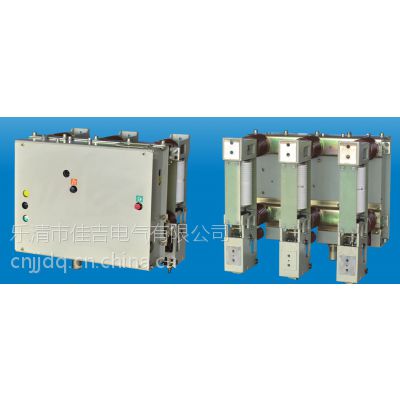

ZN68-12户内高压真空断路器本系列产品的操动机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作
1、概述
ZN68-12(ZN12-12)系列高压真空断路器，系三相交流50Hz，额定电压12kV及以下的户内高压配电装置。本系列产品结构简单、开断能力强、寿命长、操作功能齐全、维护简便，适用于发电厂、变电站等输配电系统的控制与保护，尤其适用于频繁操作的场所。
本系列产品的操动机构为弹簧储能式，可以用交流或直流操作，亦可用手动操作。
2、正常使用条件
a)海拔：不超过1000m；
b)周围空气温度：+40℃，***-10℃；
c)相对湿度：日平均值不大于95%，月平均值不大于90%；
d)水蒸气压：日平均值不大于2.2kPa；月平均值不大于1.8kPa；
e)无火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
3、ZN68-12(ZN12-12)系列户内高压真空断路器规格:
| 额定 电压 | 额定 工频 耐受 电压 | 额定 雷电 冲击 耐受 电压 (峰值) | 额定 短路 开断 电流 | 额定 短路 关合 电流 (峰值) | 额定 短路 持续 时间 | 额定 短路 电流 开断 次数 | 机械 寿命 | 额定电流 | ||||||
| kV | kV | kV | kA | kA | s | 次 | 次 |
| ||||||
| 12 | 42 | 75 | 20 | 50 | 4 | 30 | 10000 |
| ||||||
| 12 | 42 | 75 | 25 | 63 | 4 | 30 | 10000 |
| ||||||
| 12 | 42 | 75 | 31.5 | 80 | 4 | 30 | 10000 |
| ||||||
| 12 | 42 | 75 | 40 | 100 | 4 | 30 | 10000 |
| ||||||
| 12 | 42 | 75 | 50 | 125 | 4 | 30 | 10000 |
|
| 序号 | 名称 | 单位 | 数据 | ||
| 20kA | 31.5kA | 40kA | |||
| 1 | 额定短路开断电流 | kA | 20 | 31.5 | 40 |
| 2 | 额定短路关合电流(峰值) | 50 | 80 | 100 | |
| 3 | 额定短时耐受电流 | 20 | 31.5 | 40 | |
| 4 | 额定峰值耐受电流 | 50 | 80 | 100 | |
| 5 | 额定短路持续时间 | s | 4 | ||
| 6 | 额定短路开断电流开断次数 | 次 | 30 | ||
| 7 | 机械寿命 | 10000 | |||
| 8 | 合闸时间 | ms | ≤75 | ||
| 9 | 分闸时间 | ≤65 | |||
| 10 | 单个电容器组开断电流 | A | 630 | ||
| 11 | 背靠背电容人器组开断电流 | 400 | |||
| 12 | 储能电动机额定电压 | V | DC220，110；AC220，110 | ||
| 13 | 合闸电压 | DC220，110；AC220，110 | |||
| 14 | 分闸电压 | DC220，110；AC220，110 | |||
| 15 | 分、合闸线圈功率 | W | 245 | ||
