| 加工定制：是 | 品牌：佳吉电气 | 型号：ZW20-12 |
| 极数：3P | 额定频率：50Hz | 灭弧方式：真空断路器 |
| 额定绝缘电压：12000V | 机械寿命：1万次 | 物料编号：A443 |
ZW20-12真空断路器订货时应说明产品的型号（例如断路器的额定开断容量、断路器是否带隔离开关、断路器是否带电流互感器及其数量、辅助电源方式等

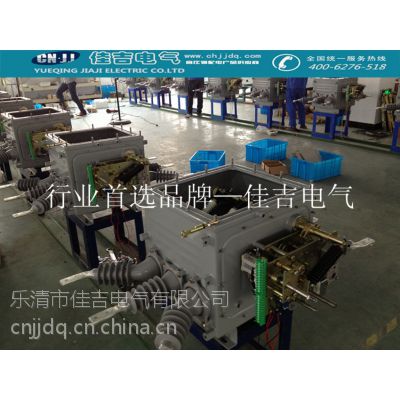

ZW20A-12F型户外柱上真空断路器为额定电压为12KV，三相交流50Hz的户外配电设备。它采用真空灭弧和SF6气体作为绝缘介质，箱体采用了引进日本东芝公司VSP5的气体密封、防爆、绝缘结构技术，进出线套管也进行了密封性能改进，整体密封性能优良，内部充入的SF6气体不泄漏，不受外界环境影响；其弹簧操作机构进行了小型化设计和可靠性、稳定性优化，采用直动链条主传动和多级脱扣系统，动作可靠性和稳定性比国内传统的弹簧操作机构提高了好几倍；主回路的轴与套之间的接触采用了内收外张式表链结构，主回路的接触电阻小，温升低。 ZW20A-12F型户外柱上用户高压真空分界断路器是一种免维护产品，是户外高压真空分界断路器中的精品，是本公司综合国内外柱上开关的优缺点，自行研制出来的新产品。 本产品主要符合以下***： 开关部分： GB1984 《高压交流断路器》 GB/T11022-1999 《高压开关设备控制和设备标准的共同技术条件》 控制终端部分： GB/T726-2000 《继电器及装置基本试验方法》 GB/T17626-1998 《电磁兼容试验和测量技术 电快速瞬变脉冲群搞扰度试验》
它主要由ZW20A-12型户外柱上真空断路器本体和FDR-02故障检测控制器以及外置电压互感器三大部分组成，三者通过航空插座及户外密封控制电缆进行电气连接
