ZW7-40.5可带CT真空断路器是我公司开发的具有国际九十年代初水平的户外产品。它既可用于发电厂，变电站，电力设备和电力线路的控制和保护

1概述

ZW7系列40.5KV型户外真空断路器，是我佳吉电气公司开发的具有国际九十年代初水平的户外产品。它既可用于发电厂，变电站，电力设备和电力线路的控制和保护，也可用于频繁操作的场所，她不但用于新变电所的建设，而且也适用于老变电所的无油化改造。佳吉电气专业生产

2产品用途及使用条件

ZW7系列40.5KV型户外真空断路器用于交流50HZ的三相电力系统，作为分、合负荷电流，过载电流及短路电流之用。

产品根据使用条件可分为普通型、防污型及高原型，佳吉电气

符合标准：GB1984《交流高压断路器》和IEC56《交流高压断路器》的标准，及ONJ.520.023JT（户外高压真空断路器技术条件）。

普通型产品条件：

周围空气温度

上限+40℃

下限一般地区-30℃,高寒地区-40℃

海拔：2000 m

分压不超过700Pa（相当于风速34 m/S）

地震烈度，不超过8度

空气污染程度Ⅲ级

一、产品概述

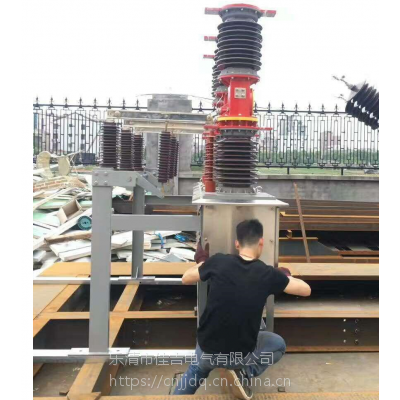

ZW7-40.5户外高压真空断路器系三相交流50Hz、额定电压40.5kv及以下的户外高压开关设备。可作为分、合负荷电流、过载电流及短路电流之用。佳吉电气专业生产

二、使用环境
1、正常使用条件
a）周围空气温度
 高温度    +40℃
 低温度    -30℃
b）海拔不超过3000米
c）风压不超过700Pa(相当于风速34m/s)
d）地震烈度不超过8级
e) 空气污秽程度Ⅲ级
2、特殊工作条件
在特殊工作环境下使用时，我们可以根据特殊工作环境的要求作出相应设计。
三、产品特点
 1、本产品是在我厂原产品基础上的改进型产品，符合国家、行业的有关标准，并已通过全部型式试验。
2、本产品的设计独特，体积小、重量轻、强度高、外形美观大方。
 3、断路器底架采用热镀锌处理，外壳采用不锈钢板、外部元件采用防锈铝加工而成，具有很强的抗腐蚀与抗氧化能力。
 4、断路器的传动箱为防水型箱体，为了防止内部电气控制元件受潮，传动箱内配有加热装置。
 5、真空灭弧室是断路器的主要部件，为了更好地适应户外产品的需要，我们设计了本产品的专用真空灭弧室，它具有性能可靠、使用寿命长、开断能力大等特点。佳吉电气专业生产
 6、本产品配有LZZBJ4-35电流器，每个互感器多可配四个独立的线圈，线圈数量、变比、精度可根据用户要求制作，变比根据需要可在100/5～1600/5范围内选取，计量精度可以达到0.2及0.2S级，四个线圈的变比、精度可以不同
