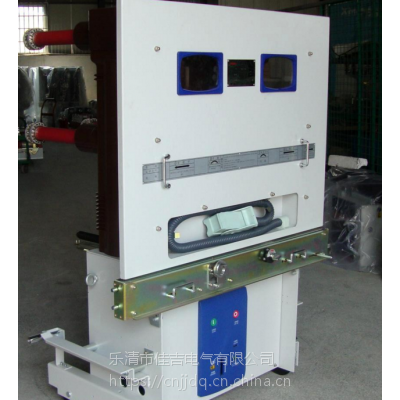

ZN85-40.5(3AV3)真空断路器本产品性能符合***GB1984《交流高压断路器》及JB3855《3.6-40.5kV户内交流高压真空断路器》等标准的规定

1. 概述
ZN85-40.5(3AV3)型户内交流高压真空断路器(以下简称“断路器”)适用于交流50Hz.35kV电力
系统中，可供工矿企业、发电厂及变电站等作为保护和控制设备之用,并适用于频繁操作的场合。佳吉电气专业生产
本产品性能符合***1984《交流高压断路器》及3855《3.6-40.5kV户内交流高压真空断路器》等标准的规定。佳吉电气专业生产

2. 型号及含义

3. 使用条件

3.1 周围空气温度：不超过40℃；日平均温度不超过35℃；***周围空气温度为－25℃。佳吉电气专业生产
3.2 空气相对湿度：日平均值不大于95%，月平均值不大于90%；水蒸气压日平均值不大于2.2kPa；
月平均值不大于1.8kPa；
3.3 海拔高度：不超过1000m；佳吉电气专业生产
3.4 周围没有明显地受到尘埃、烟、腐蚀性和/或可燃性气体、蒸汽或盐雾的污染；
3.5 来自开关设备和控制设备外部的振动或地动是可以忽略的，佳吉电气专业生产

本产品性能符合国家1984《交流高压断路器》及 3855《3.6－40.5户内交流高压真空断路器》等标准的规定。 使用环境条件： 环境温度：－25℃？+40℃，日平均温度不超过35℃； 相对湿度：日平均值不大于95%，月平均值不大于90％；水蒸汽 压日平均值不大于2.2kPa；水蒸汽压月平均值不大于1.8kPa； 海拔高度：1000m及以下； 无尘埃、烟、腐蚀性和可燃性气体、蒸汽或盐雾的污染及剧烈振 动； 辅助电路中感应的电磁干扰的幅值：不超过1.6kV。

型号及含义：结构特点 断路器采用一体化和模块化设计，整体结构简单合理，采用上下布置，灭弧室部分在上面，联锁和操动部分在下面。使用专用的弹簧操动机构，无需调整，动作稳定可靠。 三相导电回路的真空灭弧室布置在封闭的绝缘筒内。其绝缘筒采用机电性能可靠的环氧树脂材料并用成熟的真空浇注工艺而成。这样不仅使相间绝缘性能显着提高，而且使每相回路不受外界恶劣环境的影响，可以防止灰尘和异物进入主回路部分，并缩小了断路器的整体尺寸
