ZW30-40.5KV基础图主要用于40.5kV输变电系统的控制与保护，也可用于城、乡电网及工矿企业的正常操作与短路保护之用

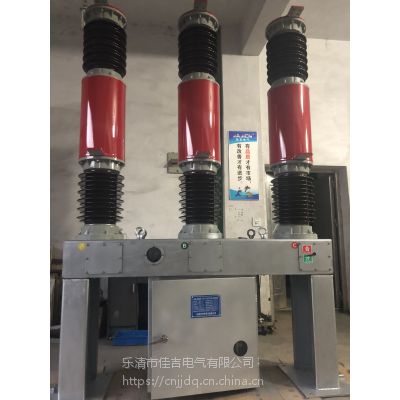

ZW30-40.5户外高压真空断路器，ZW30-40.5是三相交流50HZ的高压开关设备，主要用于40.5kV输变电系统的控制与保护，也可用于城、乡电网及工矿企业的正常操作与短路保护之用，并可用作联络断路器及开合电容器组的场合，尤其适用于频繁操作的场所。 1、佳吉电气采用真空灭弧室，用SF6气体作为辅助绝缘介质，配弹簧操动机构，实现了全无油化； 2、开断性能优良，电寿命长，为20次； 3、能开断单个电容器组电流630A无重燃； 4、机械寿命长，可达10000次，动作可靠，能频繁操作，噪音低； 5、具有失步开断能力，可作联络断路器使用； 6、根据用户要求可以不附CT或多附12只CT； 7、产品外形美观，防腐能力强，结构简单，不检修周期长且检修方便。 常用型号 ZW30-40.5/1600-31.5，ZW30-40.5/1600-25，ZW30-40.5/1600-20 ZW30-40.5/1250-31.5，ZW30-40.5/1250-25，ZW30-40.5/1250-20 ZW30-40.5/2000-31.5，ZW30-40.5/2000-25，ZW30-40.5/2000-20 该产品配CT17-ⅣB型弹簧储能操动机构，可以远控电动储能，电动合、分闸操作，也可以就地手动储能，手动分、合闸操作。另外在ZW30-40.5型户外高压六氟化硫断路器的基础上开发ZW30A-40.5型户外高压真空断路器，为外置电流互感器，配CT17型弹簧操动机构。三极本体安装在一个公共底架上，操动机构位于底架下方中央，底架上加装电流互感器托架，上置户外独立电流互感器

常用型号 ZW30-40.5/1600-31.5，ZW30-40.5/1600-25，ZW30-40.5/1600-20 ZW30-40.5/1250-31.5，ZW30-40.5/1250-25，ZW30-40.5/1250-20 ZW30-40.5/2000-31.5，ZW30-40.5/2000-25，ZW30-40.5/2000-20 佳吉电气该产品配CT17-ⅣB型弹簧储能操动机构，可以远控电动储能，电动合、分闸操作，也可以就地手动储能，手动分、合闸操作。另外在ZW30-40.5型户外高压六氟化硫断路器的基础上开发ZW30A-40.5型户外高压真空断路器，为外置电流互感器，配CT17型弹簧操动机构。三极本体安装在一个公共底架上，操动机构位于底架下方中央，底架上加装电流互感器托架，上置户外独立电流互感器。佳吉电气断路器三极机械联动操作，极与极间气体用铜管相通。灭弧室位于上瓷套内，采用真空灭弧室原理，真空灭弧室选用知名厂家产品
