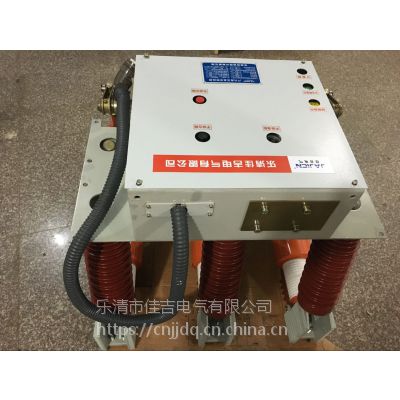

佳吉电气ZN12-40.5真空断路器

ZN12-40.5断路器，ZN12-40.5型断路器是三相交流50Hz，额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体，佳吉电气专用的西门子公司3AF型弹簧操动机构，采用两用电动机进行交直流储能操作，也可用于手动操作

一、ZN12户内真空断路器主要型号：

ZN12-12/630-25，ZN12-12/1250-20，ZN12-12/1250-25，ZN12-12/1250-31.5，ZN12-40.5/1250-31.5

ZN12-40.5/1250-40，ZN12-40.5/1600-31.5，ZN12-40.5/1600-40，ZN12-40.5/2000-31.5

二、ZN12户内真空断路器产品概述：

ZN12-40.5型断路器是三相交流50Hz，额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，佳吉电气采用两用电动机进行交直流储能操作，也可用于手动操作。

本产品设计有：350mm,400mm,460mm 等多种相间距离，用户与不同型号的开关柜配合使用更加方便，可在固定柜XGN17-40.5中使用，也可在JYN1-40.5 、KYN10-40.5柜中使用

ZN12-40.5型真空断路器能与KYN -40.5,KYN1-35,GBC-35型等系列开关柜配套的主开关.断路器安装于开关柜内的手车上,作为可移动单元.同时断路器也可装于XGN-40.5开关柜内进行固定安装.本断路器机构与开关一它,专用的弹簧储能式操动机构,可以用交流直流储能操作,也可用手动操作.
序号 项目 单位 数据
1 额定电压 KV 12
2 工作电压 KV 12
3 额定电流 A 630 1250 630 1250 630 1250
4 额定短路开断电流 KA 20 25 31.5
5 额定短路关合电流 KA 50 63 80
6 额定锋值耐受电流 KA 50 63 80
7 4S额定短路耐受电流 KA 20 25 31.5
8 额定绝
缘水平 工频耐压 （额定开断前后） KV 42(断口18)
冲击耐压 （额定开断前后） 75(断口84)
9 额定操作顺序   分-0.3S-合分-180S-合分
10 机械寿命 次 10000
11 额定短路开断电流开断次数 次 50
12 操动机构额定合闸电压(直流) V 110,220
13 操动机构额定分闸电压(直流) V 110,220
14 触头开距 mm 11±1
15 超行程(触头弹簧压缩长度) mm 3.5±0.5
16 三相分合闸 ms ≤2
17 触头合闸弹跳时间 ms ≤2
18 平均分闸速度 m/s 0.9～1.2
19 平均合闸速度 m/s 0.5～0.8
20 分闸
时间 操作电压下 s ≤0.05
***操作电压下 ≤0.08
21 合闸时间 s 0.1
22 各相主回路电阻 u Ω 60 50
23 动静触头允许磨损累积厚度 mm 3
产品概述
ZN12-40.5型断路器是三相交流50Hz，额定电压为40.5kV的户内装置。本断路器的机构与灭弧室系统设计成一体，专用的西门子公司3AF型弹簧操动机构，佳吉电气采用两用电动机进行交直流储能操作，也可用于手动操作。本产品设计有：350mm,400mm,460mm 等多种相间距离
