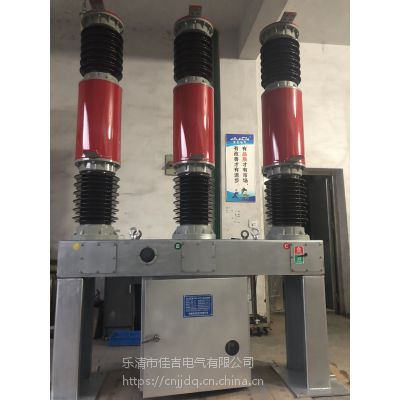

ZW30-40.5外形及使用说明ZW30-40.5本产品为户外高压真空断路器，总体结构为瓷柱式，真空灭弧室在上瓷套中

ZW30-40.5型系列户外高压真空断路器是三极交流50Hz的户外高压电器设备,适用于40.5kV输配电系统的控制和保护,也可用于联络断路器及开合电容器组的场合。 佳吉电气
产品特征
1、ZW30-40.5产品为户外瓷瓶支柱式结构，机构与本体具有垂直，手车，铁道电气化等多种布置形式，整机体积小，重量轻，结构简单，安装调试方便，不检修周期长。
2、开断性能优良，燃弧时间短，可开断短路电路31.5KA，电容器电流630A。
3、防污等级高，可适用于海拔3000m以下的地区。
4、产品表面全部采用达克罗或热镀锌处理，外壳佳吉电气采用不锈钢材料，防腐能力强。
5、每相可内附4只电流互感器，也可采用外附电流互感器结构，准确精度可以达到0.2S级。
6、配用过渡支架可供油断路器及其他产品更换改造使用。
西安ZW30-40.5户外高压真空断路器配CT17-ⅣB型弹簧储能操动机构，可以远控电动储能，电动合、分闸操作，也可以就地手动储能，手动分、合闸操作。佳吉电气另外在ZW30-40.5型户外高压六氟化硫断路器的基础上开发ZW30A-40.5型户外高压真空断路器，为外置电流互感器，配CT17型弹簧操动机构。三极本体安装在一个公共底架上，操动机构位于底架下方中央，底架上加装电流互感器托架，上置户外独立电流互感器
