LW25-126/145瓷柱式高压SF6断路器该断路器结构简单，重量较轻，传动框架由两侧支柱落地支撑

“LW25-126六氟化硫断路器”产品详情描述：

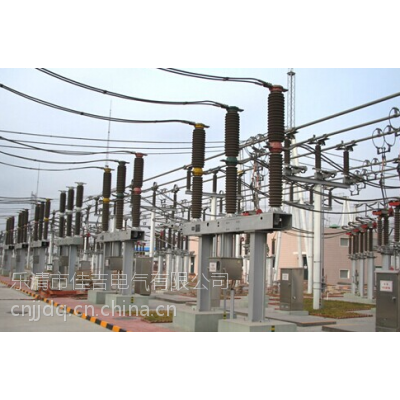

LW25-126瓷柱式高压SF6断路器每极为单断口结构，每台断路器的三极同装于一个框架上，机构设于框架中下侧，配CT20-I（X）P弹簧机构。三相机械联动，可实现远方和就地的电动分合闸。该断路器结构简单，重量较轻，传动框架由两侧支柱落地支撑。

LW24-126型罐式断路器为三相联动操作，三极断路器和机构箱安装在一个共用支架上，套管式电流互感器位于瓷套和灭弧室的壳体之间，配用CT20-Ⅰ(X)T弹簧操动机构，SF6气体检测系统位于断路器外，控制系统位于机构箱内。

1.2 灭弧室结构

两种断路器的灭弧室结构基本相同，静触头系统和中间触头系统被固定在灭弧室的两端，动触头系统由绝缘拉杆带动在灭弧室中运动。

1.3 传动结构

LW25-126传动部分是连接单极断路器与机构的中间环节，机构通过拉杆带动三相拐臂旋转，将操作力传递给单极断路器的动触头和其他部件，传动部件密封在框架之内，并且和机构箱连通成为一体。

LW24-126传动部分密封在SF6气体之中，由拉杆带动三相拐臂转动，再通过绝缘拉杆带动动触头运动，拉杆经直动密封轴同壳体外部相连接。

1.4 灭弧原理

这两种断路器均采用混合灭弧室，单断口、变开距，在这种混合灭弧室中，压气与热膨胀在一个室内完成，断路器分闸时，提升杆带动压气缸高速运动。运动过程中，一方面压气缸内的SF6气体被压缩增压，另一方面，利用电弧产生的能量对压气缸内的SF6气体增压。分闸过程中，高速的SF6气体通过喷口将气流聚集，吹向电弧，以便***对电弧进行冷却。电弧在电流过零时熄灭，此后，只要SF6介质的恢复强度大于断口间的电压恢复强度，电流就被成功开断

LW25-126/145C手车式断路器，是我公司在原LW25-126/145瓷柱式高压六氟化硫断路器基础上研制开发的新产品。该产品是将LW25-126/145断路器缩小相间距离放置在可移动的手车上并加装隔离插头而形成，设计了专用隔离插头，以及相应的机械联锁、电气联锁、手动闭锁、缓冲器、手车推进机构等装置
