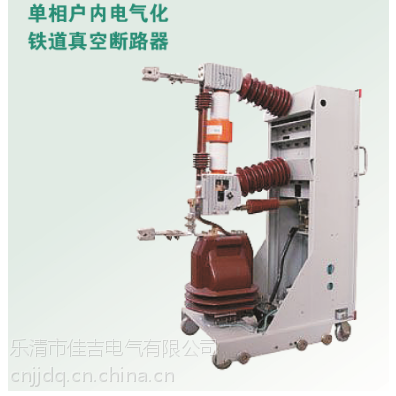

ZN42-27.5_2000-31.5单相真空断路器主要用于户内单相交流50Hz的电气化铁道牵引变电所、开闭所、分区亭的供配电系统，作为铁道电力牵引供电系统接受和分配电能之用

1  产品概述

    ZN42—27.5户内单相高压真空断路器(以下简称断路器)为手车式结构，手车上可装专用电流互感器(LZBJ一27.5)。断路器设计、制造符合JB 6463—92《电气化铁道用断路器技术条件》。

1. 1 主要用途和适用范围

      断路器适用于单相交流50Hz，额定电压27.5kV级的电气化铁道供电系统，作为开、合负载和开断故障电流的专用开关。既可单独安装于网栅间隔内．也可装入JYN一27.5开关柜中。该产品的操动机构为弹簧储能式。可使用交直流电源实现电动操动，亦可用手动操作。

1. 2 型号含义

1. 3 正常使用条件

    a、 户内；

    b、周围空气温度：上限+40℃，下限一25℃；

    c、 海拔：  普通型  不超过1000m，高原型  不超过3000m；

    d、相对湿度：日平均不大于95％，月平均不大于90％；

    e、其它环境条件符合GB 11022—89 《高压开关设备通用技术条件》及JB 6463—92《电气化铁道用断路器技术条件》的要求。

1. 4 操作电源

    额定电源电压：≈110V，≈220V。

    a、合闸电压范围：80％～110％额定电源电压；

    b、分闸电压范围：65％～120％额定电源电压；

    c、储能电机电压范围：85％～ll0％额定电源电压。

5. 1 断路器在操作2000次后必须润滑一次。并应检查触头开距和触头弹簧压缩量是否符合表1要求，如不符，则按5．3条方法调试。

5. 2 灭弧室使用20年或达到表l中规定的短路电流开断次数或机械寿命次数时需要更换新品。

更换灭弧室时，首先使断路器分闸，然后参照图9按下列程序操作：

 a、取下销轴(9)(10)两端挡卡，并取下销轴(9)(10)和拐臂(11)；

 b、拧松螺母(7)，把导向杆(8)从导电杆中拧出，如果手车上装有CT，应先取下其连接母

线；

 c、拧出螺栓(5)，把导电夹(6)从导电杆上取下来；

 d、拧出螺栓(1)(3)，则可将灭弧室(2)和固定板(4)从侧面取出；

 e、要安装新灭弧室时，先用细砂纸将其导电表面擦出金属光泽用干布擦净(如果有镀层则只需用干布擦净)，再涂上导电膏；

 f、将灭弧室动端穿入固定板(4)的大孔中，双手握住灭弧室．从侧面即可将灭弧室装入；

 g、拧紧螺栓(1)，装上导电夹(6)，并拧紧螺栓(5)，装上导向杆(8)、拐臂(11)和销轴(9)，转动拐臂(11)，看是否转动灵活，然后拧紧螺栓(3)、螺母(7)，并装上销轴(10)及两端挡卡。

5．3灭弧室更换后应检查触头开距X和压缩量L是否符合表1要求，测量方法是：量出分、合位置时的X分、X合、L分、L合；则触头开距X=X分一X合；触头弹簧压缩量L=L分一L台(参见图10)。如所测数据与表1不符，可按下面的方法进行调整。先调出L，即抽出绝缘拉杆的销轴，调整绝缘拉杆的长度，当L偏小时，将调节螺钉拧出，使拉杆增长，反之，则拧入；之后再来调整开距X，方法是改变洫缓冲的上、下位置。可使断路器开距符合表l要求。

6. 订货须知

   订货时须注明以下内容：

1. 型式(网栅间隔式或配柜)；

2. 海拔(1000m或3000m以下)；

3. 手车上是否安装CT，安装时应注明CT的型号、主要参数(变比、精度等级等)及数量；

4. 二次接线原理图；

5. 断路器型号、主要参数及数量；

6. 控制电源电压种类和参数；

7. 需要的其它备品、备件。

7． 随机文件、附件及备品备件(见表4)

表4
